Eclusa ECL

Detalhes Circuito

• Descrição:

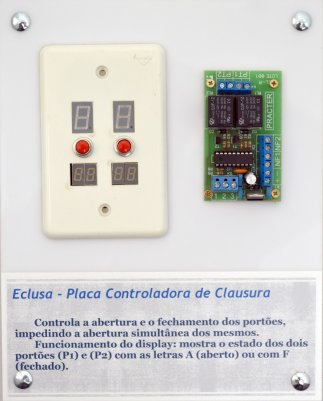

  Circuito de eclusa para 2 portões com indicação através de displays de leds mostrando a letra A (aberto) ou F (fechado).
  Possibilita o uso de vários módulos para os comandos de abrir os portões.

  Funcionamento:
  Enquanto estiver mostrando as letras F nos displays, qualquer portão poderá ser aberto. Se for pressionado o botão correspondente ao portão 1, por exemplo, ficará piscando no display 1 as letras A e F, indicando que o portão está destravado. Somente quando o portão for aberto, aparecerá, permanentemente, a letra A e assim ficará até que o portão seja fechado, retornando assim, a letra F. Qualquer portão que estiver destravado ou aberto, não será possível abrir o outro.

  Características elétricas:
  - Voltagem de alimentação: 12V,
  - Consumo: 100 mA + (200mA x quantidade de módulos)
  - Corrente de saída: 5 A @ 220VCA
•
