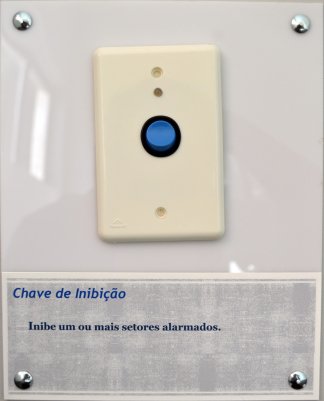

Chave de Inibição - PIO 10

Detalhes Circuito

• Descrição:
  - Chave para inibição de um sensor de porta(NF).
  - Avisa a central de monitoramento a permanência do local inibido após 30 min.
  - Led bicolor para indicar inibição ou desinibido.
  - Entrada de acionamento remoto para acionamento ou desacionamento pela central de monitoramento sem intervenção do proprietário.

  Funcionamento:
  Ao ser pressionado o botão ou fechando o contato nos fios amarelos, o led mudara de cor:

  VERMELHO: desinibido - Se a porta for aberta e o alarme estiver ativado haverá um disparo.

  VERDE: inibido - A porta poderá ser aberta mesmo com o alarme ativado que não haverá disparo. Neste modo o led verde piscara 5 vezes a cada 6 segundos para chamar atenção oo proprietário de que a porta ou local esta inibido. Após 30 minutos de inibição, os contatos do fio azul irão abrir por 1 segundo avisara a central de monitoramento que o local está inibido. O operador por sua vez poderá desinibir ou inibir através de uma saída UO na central de alarme (fFechando contato por +/- 1 segundo) nos fios amarelo da placa de inibição.


•
